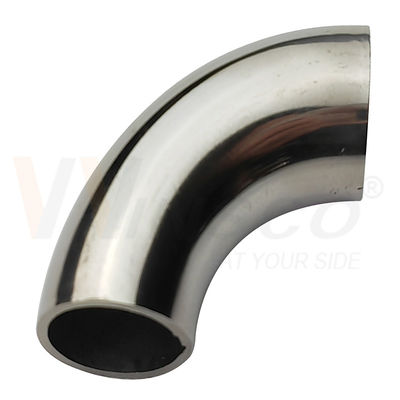

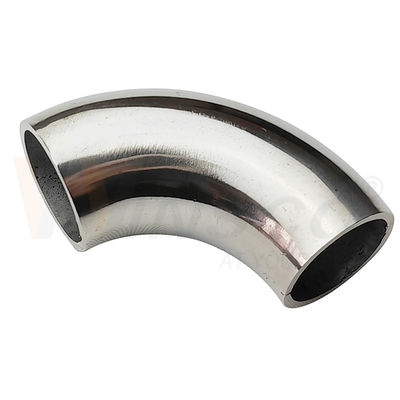

15.9mm (5/8 İnç) Paslanmaz Çelik 90 Derece Küpeşte Dirseği - 55mm Yay Uzunluğu
Eşleşen 15.9mm / 5/8 İnç OD paslanmaz çelik küpeşte borusuiçin kompakt bir kaynaklı dirsek. Küçük çaplı dekoratif küpeşteler, balustradlar ve imal edilmiş metal işleri için SS201, SS304 ve SS316 olarak mevcuttur, ayna cilalı veya saten/fırçalanmış yüzey seçenekleriyle.
OD 15.9mm / 5/8 İnç90 Derece DirsekYay 55mm / 2.17 İnç1.2 / 1.5mm Et Kalınlığı201 / 304 / 316

Ürün Genel Bakışı

Bu dirsek, eşleşen paslanmaz çelik boru bölümleri arasında pürüzsüz bir 90 derecelik dönüş oluşturur. 55mm'lik yay uzunluğu, hafif mimari küpeşteler ve özel paslanmaz çelik imalatlar için kompakt bir büküm sağlar. Temiz bir bağlantı için, üretimden önce dirseğin OD'si, et kalınlığı ve yüzeyi bağlı boru ile teyit edilmelidir.
Uyum Gereksinimi: 15.9mm, dirseğin dış çapıdır. Gerçek boru OD'si ve et kalınlığı ile eşleştirilmelidir; 16mm boru, birbirinin yerine geçebilir olduğu varsayılmak yerine ayrı olarak teyit edilmelidir.
Teknik Özellikler
| Ürün |
Kaynaklı paslanmaz çelik 90 Derece küpeşte / ray dirseği |
| Dış Çap |
15.9mm / 5/8 İnç |
| Yay Uzunluğu |
55mm / yaklaşık 2.17 İnç |
| Et Kalınlığı |
1.2mm (0.047 İnç) veya 1.5mm (0.059 İnç) |
| Malzeme |
AISI 201, AISI 304 veya AISI 316 paslanmaz çelik |
| Yüzey |
Ayna cilalı (PSS) veya saten/fırçalanmış (SSS) |
| Bağlantı |
Alın kaynak / imalat bağlantısı; montajcı kaynak prosedürünü teyit etmelidir |
| Özelleştirme |
Kalite, yüzey, boyutlar, etiketleme ve ambalaj, çizim ve miktar teyidine tabidir |
Bu Dirsek Montaj Riskini Azaltmaya Nasıl Yardımcı Olur


Tam OD TanımlamasıMetrik ve inç referansları, alıcıların dirseği amaçlanan boruyla eşleştirmesine yardımcı olur.
Tanımlanmış Yay Uzunluğu55mm'lik yay boyutu, imalattan önce yerleşim kontrollerini destekler.
Yüzey KoordinasyonuAyna ve saten seçenekleri, bağlı küpeşte borusuyla uyumlu hale getirilebilir.
Kalite SeçimiKuru iç mekanlar için 201, genel mimari kullanım için 304 veya kıyı ve havuz kenarı maruziyeti için 316 seçin.
Kontrollü KaynakEşleşen et kalınlığı, hizalamayı, punta kaynağını ve kaynak birleştirmeyi daha öngörülebilir hale getirir.
Sipariş DoğrulamasıBoyutlar, malzeme, yüzey, miktar ve etiketler sevkiyattan önce kontrol edilebilir.
90 Derece Dirsek Boyut-Seri Referansı
Aşağıdaki tablo, daha geniş VVINSCO dirsek serisini göstermektedir. Vurgulanan ürün spesifikasyonunu - 15.9mm OD, 55mm yay ve seçilen et kalınlığı - teklifte ve onaylanmış çizimde teyit edin.

Önerilen Kaynak ve Son İşlem Sırası
- 15.9mm boru OD'sini, et kalınlığını, kalitesini, 90 Derece açısını ve 55mm yay gereksinimini doğrulayın.
- Eşleşen boru uçlarını kare kesin, temizleyin ve çapaklarını alın.
- Dirseği ve boruyu gerekli 90 Derece yönde hizalamak için bir fikstür kullanın.
- Punta kaynağını simetrik olarak yapın, ardından onaylanmış TIG kaynak prosedürünü tamamlayın.
- Kaynağı dikkatlice birleştirin ve belirtilen ayna veya saten grenini geri yükleyin.
- Montajdan önce açıyı, ek yerini, boyutları ve görünür yüzeyi inceleyin.
Mühendislik notu: Bu bir ray bileşenidir, sertifikalı bir basınç borusu bağlantı parçası değildir. Nihai ray yükleri, kaynak tasarımı, ankrajlar ve montaj, proje mühendisinin spesifikasyonuna ve yerel bina yönetmeliklerine uymalıdır.
Teklif İçin Neler Gönderilmeli
- Gerekli OD: 15.9mm / 5/8 İnç
- Et kalınlığı: 1.2mm veya 1.5mm
- Kalite: SS201, SS304 veya SS316
- Yüzey: ayna veya saten/fırçalanmış, gren gereksinimi dahil
- Miktar, paketleme, varış noktası ve herhangi bir çizim veya numune
Sıkça Sorulan Sorular
Bu dirsek 16mm boruya uyar mı?
Otomatik olarak değil. Listelenen OD 15.9mm'dir. Sipariş vermeden önce gerçek boru toleransını ve amaçlanan kaynak bağlantısını teyit edin.
Deniz kenarında veya yüzme havuzunun yakınında hangi kalite önerilir?
SS316, kıyı, havuz kenarı ve klorürlü ortamlarda tercih edilen seçenektir. Temizlik ve bakım hala gereklidir.
VVINSCO eşleşen boruyu tedarik edebilir mi?
Evet. Dirsek ve borunun tek bir koordine sipariş olarak değerlendirilmesi için gerekli kalite, OD, et kalınlığı, yüzey, uzunluk ve miktarı gönderin.
Üretimden Önce Uyumluluğu Teyit Edin
VVINSCO'ya boru OD'si, et kalınlığı, kalitesi, yüzeyi, miktarı ve çizimigönderin. Winsco Metal, standart ve özelleştirilmiş ray siparişlerine 23 yılı aşkın paslanmaz çelik üretim ve ihracat deneyimi getiriyor.
